■ نرمافزار اکودیال EcoDial | از محاسبات مهندسی برق تا نقشه کشی
اگر در حوزه مهندسی برق قدرت فعالیت میکنید، قطعاً نام برند فرانسوی Schneider Electric را به عنوان یکی از غولهای تجهیزات الکتریکی شنیدهاید. نرمافزار EcoDial (که در نسخههای جدید با نام EcoStruxure Power Design شناخته میشود). این نرمافزار به مهندسان برق کمک میکند تا با دقت بالا، مواردی نظیر محاسبه جریان اتصال کوتاه، افت ولتاژ، تعیین سایز کابلها و انتخاب بهینه کلیدهای حفاظتی (Circuit Breakers) را مطابق با استانداردهای بینالمللی (مانند IEC 60364) انجام دهند. از ویژگیهای بارز اکودیال، قابلیت هماهنگی کامل با کاتالوگهای فنی تجهیزات اشنایدر و ارائه خروجیهای دقیق جهت تست و راهاندازی تابلوهای برق صنعتی است.
■ اکودیال چیست و چه کاربردی دارد؟
اکودیال صرفاً یک نرمافزار ترسیمی نیست؛ بلکه یک “موتور محاسباتی” قدرتمند است. وظیفه اصلی آن، حصول اطمینان از ایمنی و پایداری شبکه برق پیش از اجرای فیزیکی آن است.
کاربردهای اصلی:
- طراحی تکخطی (Single Line Diagram): ترسیم شماتیک کل شبکه از منبع (ترانس یا ژنراتور) تا مصرفکننده نهایی.
- محاسبات پخش بار: تعیین دقیق جریان مصرفی در هر شاخه.
- سایزینگ کابل: انتخاب نمره کابل مناسب بر اساس جریان، دمای محیط، نوع عایق و نحوه قرارگیری.
- محاسبات اتصال کوتاه: محاسبه جریانهای Isc در نقاط مختلف تابلو برق.
- هماهنگی حفاظتی (Discrimination): تنظیم کلیدها به گونهای که در صورت خطا، فقط بخش آسیبدیده قطع شود (جلوگیری از بلکاوت داخلی).
اکودیال به مهندسان برق این امکان را میدهد که یک شبکه توزیع برق را از منبع تا مصرفکننده بهصورت کامل مدلسازی کرده و تمامی پارامترهای الکتریکی مؤثر بر عملکرد ایمن و بهینه شبکه را بررسی کنند. در این نرمافزار، کاربر ابتدا نوع منبع تغذیه، سطح ولتاژ، سیستم اتصال زمین و شرایط کلی شبکه را تعریف میکند و سپس با افزودن بارهای مختلف نظیر موتورهای الکتریکی، روشنایی، پریزها، بارهای صنعتی، درایوها و UPS، ساختار واقعی شبکه برق را شبیهسازی مینماید.
یکی از مهمترین قابلیتهای Ecodial، محاسبه دقیق جریان بار بر اساس توان مصرفی، ضریب توان، ضریب همزمانی و نوع بار است. نرمافزار با در نظر گرفتن این پارامترها، جریان نامی هر فیدر را محاسبه کرده و مبنای انتخاب صحیح کابل و تجهیزات حفاظتی را فراهم میکند. این موضوع نقش بسیار مهمی در جلوگیری از اضافهبار، افزایش عمر تجهیزات و کاهش تلفات انرژی دارد.
○ از دیگر بخشهای کلیدی اکودیال، محاسبات اتصال کوتاه است. نرمافزار قادر است جریانهای اتصال کوتاه سهفاز، تکفاز و خطای زمین را در نقاط مختلف شبکه، هم در ابتدای فیدر و هم در انتهای کابل، محاسبه کند. این محاسبات برای انتخاب کلیدهایی با قدرت قطع مناسب و جلوگیری از آسیبهای شدید به تجهیزات الکتریکی کاملاً حیاتی هستند. اکودیال این فرآیند را مطابق الزامات استانداردهای IEC انجام میدهد و نتایج قابل اعتمادی در اختیار طراح قرار میدهد.

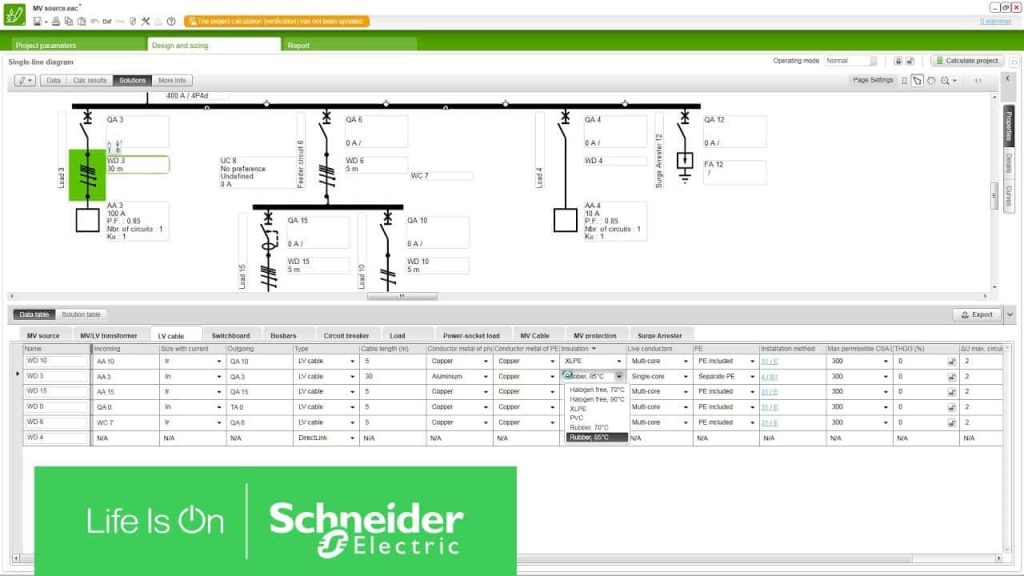

○ اکودیال همچنین نقش بسیار مؤثری در انتخاب سطح مقطع کابلها ایفا میکند. نرمافزار با توجه به جریان عبوری، شرایط نصب کابل، دمای محیط، افت ولتاژ مجاز و تحمل حرارتی کابل در شرایط اتصال کوتاه، مناسبترین گزینه را پیشنهاد میدهد. در صورتی که کابل انتخابشده از نظر افت ولتاژ یا تحمل حرارتی در شرایط بحرانی مناسب نباشد، نرمافزار بهصورت خودکار هشدار یا خطا صادر میکند.
○ در بخش تجهیزات حفاظتی، Ecodial امکان انتخاب و تنظیم انواع کلیدهای حفاظتی شامل MCB، MCCB، ACB و کلیدهای نشتی جریان را فراهم میکند. نرمافزار بررسی میکند که جریان نامی کلید، قدرت قطع، و تنظیمات حفاظتی با شرایط شبکه هماهنگ باشند. علاوه بر این، موضوع بسیار مهم هماهنگی و سلکتیویتی حفاظتی در اکودیال بهصورت دقیق بررسی میشود تا در هنگام بروز خطا، فقط بخش معیوب شبکه قطع شده و سایر قسمتها بدون وقفه به کار خود ادامه دهند.
○ اکودیال از نظر استانداردهای فنی نیز نرمافزاری کاملاً قابل اتکا محسوب میشود. این برنامه بر پایه استانداردهای بینالمللی نظیر IEC 60364 و IEC 60947 طراحی شده و به همین دلیل نتایج آن در پروژههای حرفهای، گزارشهای مهندسی، ارائههای دانشگاهی و حتی مستندات مورد نیاز نظام مهندسی قابل استفاده است. نرمافزار Ecodial به دلیل طراحی مبتنی بر استانداردهای بینالمللی، در بسیاری از پروژههای برق فشار ضعیف در داخل و خارج از کشور بهعنوان یک مرجع معتبر محاسباتی مورد استفاده قرار میگیرد. خروجیها، گزارشها و نقشههای تهیهشده با این نرمافزار، بر اساس الزامات استانداردهای معتبر IEC تدوین شدهاند و به همین دلیل در پروژههای صنعتی، تجاری و زیرساختی، از سوی مشاوران، پیمانکاران و ناظران فنی قابل استناد و قابل تأیید هستند. در پروژههای داخلی نیز، بهویژه در طراحی تابلوهای برق و شبکههای توزیع فشار ضعیف، محاسبات و مستندات تهیهشده با Ecodial بهطور گسترده مورد پذیرش قرار گرفته و بهعنوان مبنای طراحی مهندسی و اجرای استاندارد استفاده میشوند.
■ بررسی نسخههای مختلف
این نرمافزار در طول زمان تکامل یافته است:
- نسخههای قدیمی (Ecodial 3.x – 4.x): نسخههای کلاسیک که هنوز هم به دلیل سادگی در برخی پروژهها استفاده میشوند.
- نسخه Ecodial Advance Calculation: نسخهای که تمرکز بالایی بر محاسبات پیچیده و استانداردهای IEC داشت.

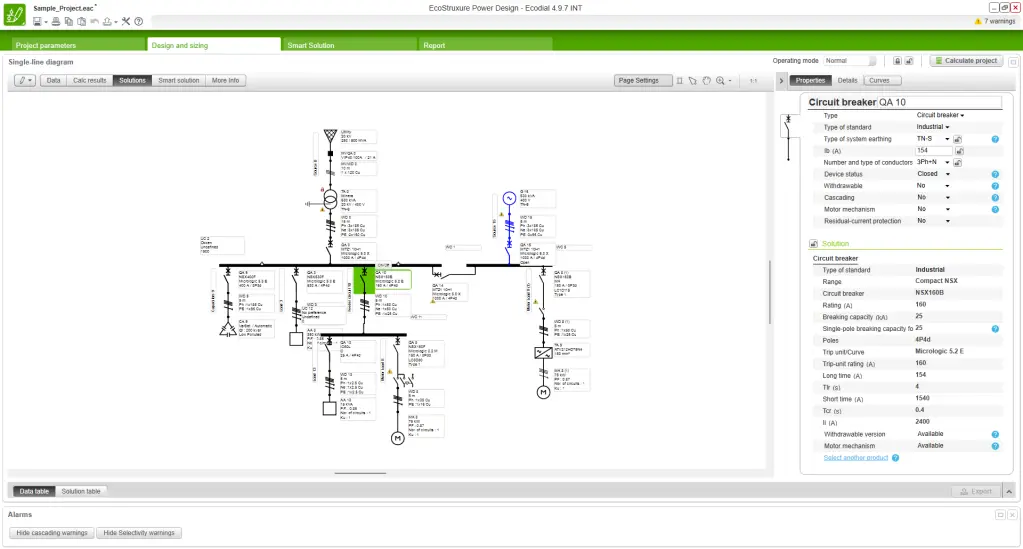

- نسخه جدید (EcoStruxure Power Design): آخرین نسل این نرمافزار که با اکوسیستم هوشمند اشنایدر (EcoStruxure) ادغام شده و رابط کاربری بسیار مدرنی دارد.
■ پلاگین اکودیال برای اتوکد (نکته طلایی)
یکی از سوالات همیشگی کاربران، نحوه ارتباط این نرمافزار با اتوکد است. اشنایدر پلاگینی تحت عنوان Ecodial Plugin for AutoCAD ارائه داده است.
- کارکرد: این پلاگین به شما اجازه میدهد نقشههایی که در محیط اتوکد طراحی کردهاید را مستقیماً برای محاسبات به محیط اکودیال بفرستید یا برعکس.
- سازگاری: معمولاً این پلاگین با نسخههای AutoCAD 2012 تا 2024 سازگار است (بسته به نسخه پلاگین). در اکثر پکهای نصب، این پلاگین به صورت جداگانه یا در کنار فایل اصلی نصب میشود.
■ راهنمای نصب و استفاده از نرم افزار

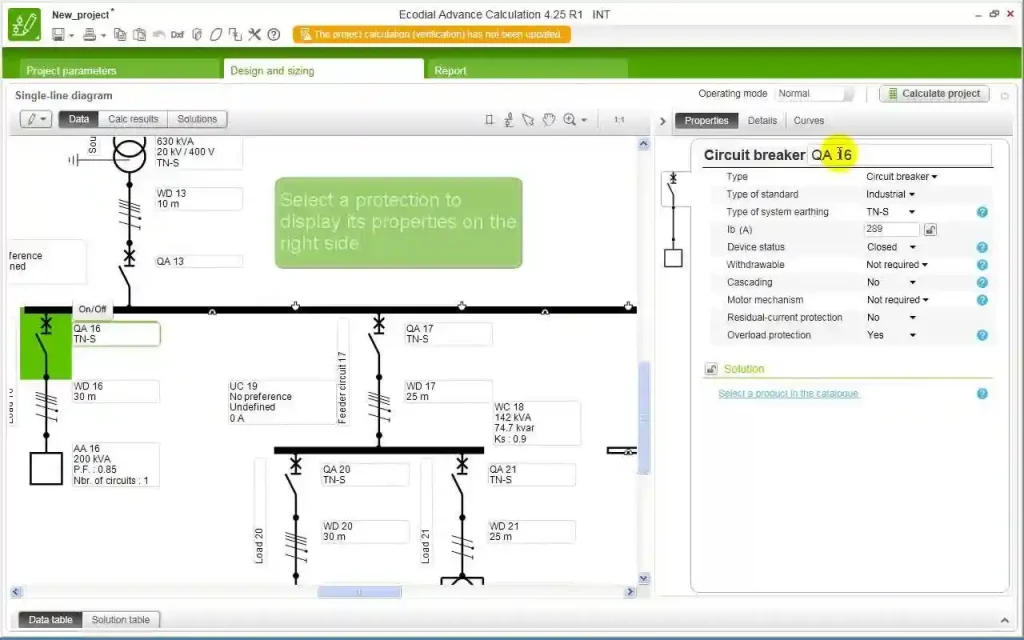

در شرایط فعلی، نسخههای Ecodial 4.4 و Ecodial 4.25 بهعنوان گزینههای کاربردی و پایدار همچنان مورد استفاده بسیاری از مهندسان و دانشجویان برق قرار میگیرند. این نسخهها از نظر امکانات محاسباتی، دقت تحلیل و تطابق با استانداردهای IEC، برای یادگیری، پروژههای دانشجویی و حتی بسیاری از طراحیهای عملی فشار ضعیف کاملاً مناسب هستند.
فرآیند نصب این نسخهها بسیار ساده است. پس از دانلود فایل نصب، کافی است برنامه را مطابق مراحل نصب استاندارد ویندوز اجرا کرده و نرمافزار را روی سیستم نصب کنید. این نسخهها بهصورت پیشفرض دارای دوره آزمایشی (Trial) هستند و پس از نصب، نرمافزار برای مدت ۳۰ روز بهصورت کامل قابل استفاده خواهد بود. در طول این دوره، تمامی قابلیتهای اصلی برنامه فعال بوده و کاربر میتواند بدون محدودیت از امکانات طراحی، محاسبات و گزارشگیری استفاده کند با تمام شدن این مدت 30 روزه با عقب کشیدن تاریخ دسکتاپ به سال 2002 یا 1400 میتوانید همچنان از نرم افزار استفاده کنید.
همچنین بهمنظور تکمیل امکانات طراحی، فایل پلاگین Ecodial برای AutoCAD نیز در بخش دانلود قرار داده شده است. این پلاگین به کاربران اجازه میدهد تا از اطلاعات محاسباتی انجامشده در Ecodial، در محیط اتوکد استفاده کرده و نقشههای تکخطی و مستندات فنی را با دقت و سرعت بالاتری تهیه کنند. پلاگین مذکور بهسادگی در AutoCAD نصب شده و قابل استفاده در کنار نرمافزار اصلی خواهد بود.
در بخش دانلود این مطلب، فایل نصب نسخههای Ecodial 4.4 و 4.25 به همراه پلاگین AutoCAD در اختیار کاربران قرار داده شده است تا بتوانند بدون نیاز به دسترسی مستقیم به وبسایت Schneider Electric، با محیط نرمافزار کار کرده و مهارتهای طراحی شبکههای فشار ضعیف خود را تقویت کنند.
○ دانلود همه ی نسخه های گفته شده و پلاگین اتوکد نرم افزار Ecodil از لینک های زیر:
پسورد تمامی فایل ها: Barghseven
