■ AutoCAD Electrical چیست؟ | کاربرد اتوکد در برق صنعتی

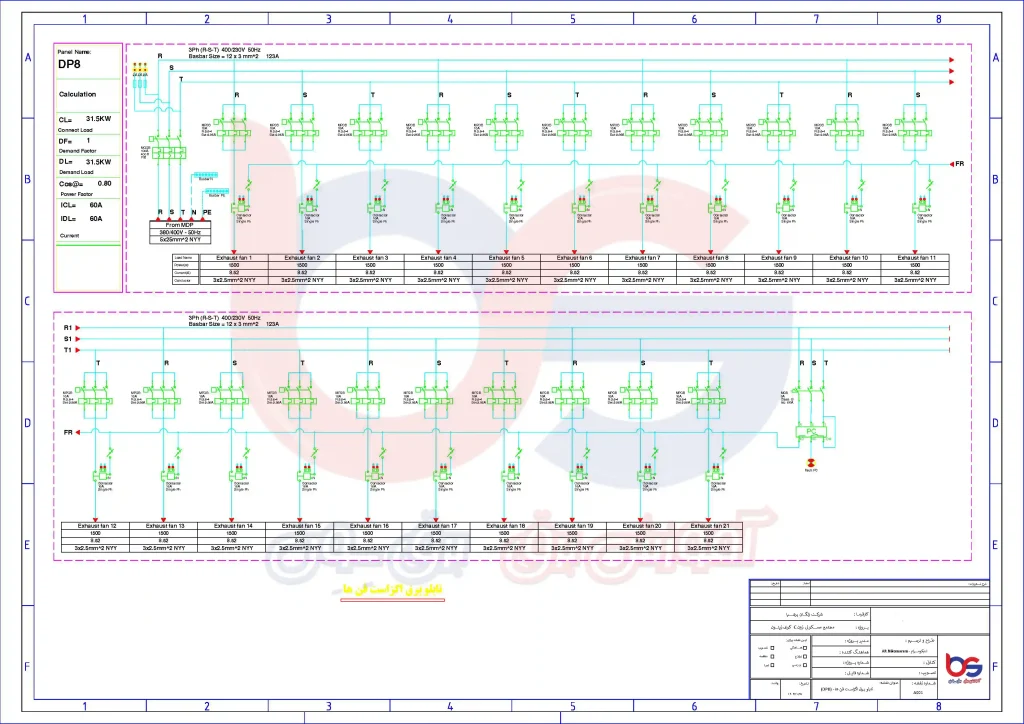

نرمافزار AutoCAD Electrical قدرتمندترین ابزار برای طراحی نقشههای برق صنعتی است. این نسخه از اتوکد برخلاف نسخه معمولی، دارای ابزارهای هوشمندی است که تمام نیازهای یک مهندس برق را پوشش میدهد. نرمافزار AutoCAD Electrical محصول پرچمدار کمپانی بزرگ اتودسک (Autodesk) آمریکا است که برای اولین بار در سال ۲۰۰۴ به عنوان یک بسته تخصصی برای مهندسین برق معرفی شد. این نرمافزار در واقع تکاملیافتهی برنامه “CAD2000” است که اتودسک با خریداری آن، ابزارهای هوشمند نقشهکشی صنعتی را به محیط آشنای اتوکد اضافه کرد. امروزه اتوکد الکتریکال به عنوان استاندارد جهانی در طراحی سیستمهای کنترل شناخته میشود و به دلیل بهرهمندی از پشتیبانی قوی شرکت Autodesk، انتخاب اول شرکتهای بزرگ تابلوسازی و اتوماسیون در سراسر دنیا برای ترسیم دقیق مدارات فرمان و قدرت است.
■ تفاوت اتوکد معمولی و اتوکد الکتریکال چیست؟
- هوشمندی: در نسخه معمولی شما فقط خط میکشید، اما در نسخه الکتریکال، نرمافزار متوجه میشود که این خط یک “سیم” با پتانسیل الکتریکی است.
- کتابخانه قطعات: دسترسی به هزاران سمبل استاندارد برق (IEC و IEEE) که در نسخه معمولی وجود ندارد.
- خطایابی: اتوکد الکتریکال به صورت خودکار از تداخل شماره سیمها و قطعات جلوگیری میکند.
○ تفاوت در منطق طراحی؛ از خطوط ساده تا سیمهای هوشمند
بزرگترین تفاوت این دو نرمافزار در «هوشمند بودن» المانهاست. در اتوکد معمولی، وقتی شما یک خط ترسیم میکنید، نرمافزار آن را صرفاً یک موجودیت گرافیکی (Line) میبیند که طول و رنگ مشخصی دارد. اما در AutoCAD Electrical، همان خط به عنوان یک Wire شناخته میشود که دارای لایه (Layer) مشخص، پتانسیل الکتریکی و شماره سیم منحصر به فرد است. این یعنی اگر دو سیم با هم تلاقی داشته باشند، نرمافزار به صورت هوشمند برای آنها «خم» (Loop) یا «اتصال» (Junction) ایجاد میکند، کاری که در اتوکد معمولی باید به صورت دستی و با صرف وقت زیاد انجام دهید.
○ مدیریت پروژه و ارتباط صفحات
در اتوکد ساده، هر صفحه یک فایل مجزا و بیخبر از بقیه فایلهاست؛ اما اتوکد الکتریکال بر پایه سیستم Project Manager کار میکند. این سیستم اجازه میدهد تا تمام نقشههای یک تابلو برق (که ممکن است بیش از ۱۰۰ صفحه باشد) به هم متصل بمانند. برای مثال، اگر شما یک رله را در صفحه ۵ شمارهگذاری کنید، نرمافزار به صورت خودکار تمام تیغههای مربوط به آن رله را در صفحات دیگر پیدا کرده و آدرس دقیق آنها را زیر نام رله درج میکند (Cross-Referencing). این هماهنگی خودکار، احتمال خطاهای انسانی در طراحیهای پیچیده را به صفر نزدیک میکند.
○ گزارشگیری خودکار و دیتابیس قطعات
یکی دیگر از تفاوتهای بنیادی، دسترسی به دیتابیس عظیم قطعات صنعتی است. در نسخه الکتریکال، شما به جای کشیدن یک مستطیل ساده به عنوان کنتاکتور، یک قطعه واقعی از برندهایی مثل Schneider یا Siemens را از کتابخانه انتخاب میکنید که تمام مشخصات فنی، کد سفارش (Catalog Number) و ابعاد واقعی را به همراه دارد. در پایان طراحی، برخلاف اتوکد معمولی که باید ساعتها وقت صرف نوشتن لیست قطعات کنید، در نسخه الکتریکال تنها با یک کلیک، لیست کامل خرید یا همان BOM (Bill of Materials) را در قالب یک فایل اکسل دقیق دریافت میکنید.
■ بازار کار و فرصتهای شغلی متخصصین AutoCAD Electrical
تسلط بر اتوکد الکتریکال صرفاً یادگیری یک نرمافزار نیست؛ بلکه ورود به دنیای حرفهای طراحی صنعتی است. امروزه تمام شرکتهای تابلوسازی، واحدهای نگهداری و تعمیرات (نت) در کارخانجات بزرگ و دفاتر فنی مهندسی به دنبال افرادی هستند که بتوانند نقشههای استاندارد و بدون خطا ترسیم کنند.
فرصتهای شغلی اصلی:
- طراح تابلوهای برق (LV/MV): طراحی چیدمان و مدارات داخلی تابلوها.
- مهندس دفتر فنی: تهیه لیست قطعات (BOM) و مستندات فنی پروژهها.
- طراح سیستمهای اتوماسیون: ترسیم نقشههای ارتباطی PLC و مانیتورینگ.
■ سرفصلهای کلیدی برای یادگیری اصولی
اگر تصمیم دارید یادگیری این نرمافزار را شروع کنید، باید بر این ۵ بخش تسلط کامل پیدا کنید:
- مدیریت پروژه: یادگیری ساختار فایلینگ و ارتباط بین صفحات نقشه.
- کار با تجهیزات هوشمند: نحوه درج قطعات، کنتاکتها و ترمینالها از کتابخانه استاندارد.
- مدیریت سیمها و سیگنالها: شمارهگذاری خودکار و مدیریت فلشهای مبدا و مقصد (Source/Destination).
- طراحی پنل (Panel Layout): چیدمان فیزیکی قطعات داخل تابلو بر اساس ابعاد واقعی.
- تولید گزارشات: استخراج خودکار لیست خرید، لیست سیمها و لیبلهای تجهیزات.
■ راهنمای نصب و سیستم مورد نیاز برای AutoCAD Electrical
نصب صحیح AutoCAD Electrical یکی از حیاتیترین مراحل برای دسترسی به تمام قابلیتهای آن است. برخلاف اتوکد معمولی، در هنگام نصب این نسخه، شما باید دیتابیسها و استانداردهای مورد نیاز خود (مانند IEC برای ایران) را انتخاب کنید تا کتابخانهی قطعات به درستی بارگذاری شود.
○ حداقل سیستم پیشنهادی برای اجرای روان:
- سیستم عامل: ویندوز ۱۰ یا ۱۱ (نسخه ۶۴ بیتی).
- پردازنده (CPU): حداقل 2.5 گیگاهرتز (پیشنهاد: ۳ گیگاهرتز به بالا).
- حافظه رم (RAM): حداقل ۸ گیگابایت (پیشنهاد: ۱۶ گیگابایت برای پروژههای سنگین).
- کارت گرافیک: حداقل ۲ گیگابایت GPU با پشتیبانی از DirectX 11.
- فضای هارد: حدود ۲۰ گیگابایت فضای خالی (ترجیحاً روی حافظه SSD برای سرعت بیشتر).
■ تخصص و تجربه در طراحی نقشههای مهندسی
در دنیای پیچیده اتوماسیون صنعتی، نقشههای مهندسی زبان مشترک طراحان، سازندگان و تیمهای نگهداری هستند. هر پروژهای که بر پایه استانداردهای جهانی و با ابزارهای قدرتمندی مثل AutoCAD Electrical طراحی میشود، تضمینکنندهی پایداری و ایمنی سیستمهای الکتریکی است. تیم ما با تکیه بر سالها تجربه عملی در قلب پروژههای صنعتی و تابلوسازی، محتوای این وبسایت را با هدف ارتقای دانش فنی جامعه مهندسی برق تهیه کرده است. ما معتقدیم که اشتراکگذاری تجربیات واقعی، کلید موفقیت در اجرای پروژههای بدون خطا و استاندارد است. برای آشنایی بیشتر با رویکردها، چشماندازها و سوابق فعالیتهای تخصصی ما در حوزه برق و اتوماسیون، میتوانید به صفحه [درباره ما] مراجعه کنید.
