■ نرمافزار تیا پورتال – TIA Portal | راهکار جامع زیمنس برای اتوماسیون صنعتی مدرن
در دنیای مدرن صنعت، زمان و دقت حرف اول را میزنند. پیش از ظهور TIA Portal (مخفف Totally Integrated Automation Portal)، مهندسان مجبور بودند برای برنامهنویسی PLC، طراحی HMI و پیکربندی درایوهای زیمنس، از چندین نرمافزار مجزا (مثل Step 7 Classic، WinCC Flexible و Starter) استفاده کنند. این پراکندگی، احتمال خطا را بالا میبرد و زمان پروژهها را طولانی میکرد.

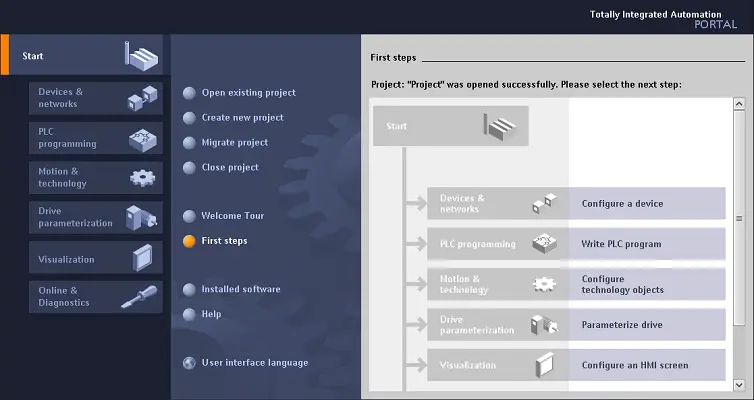

شرکت Siemens با معرفی تیاپورتال، تمام این ابزارها را زیر یک سقف جمع کرد. این نرمافزار صرفاً یک محیط برنامهنویسی نیست؛ بلکه یک پلتفرم جامع مهندسی است که از مرحله طراحی سختافزار تا شبیهسازی و عیبیابی نهایی، همراه مهندس اتوماسیون است.
■ ساختار درونی و معماری تیاپورتال
معماری TIA Portal بر پایه یک دیتابیس مشترک و واحد بنا شده است. این به آن معناست که هر متغیر یا تگی که در بخش PLC تعریف میشود، به صورت خودکار در بخش HMI، شبکه و حتی تنظیمات ایمنی (Safety) در دسترس است. این یکپارچگی باعث میشود که اگر در میانه پروژه تصمیم به تغییر نام یک سنسور گرفتید، نیازی نباشد هزاران نقطه در پروژههای مختلف را اصلاح کنید؛ تیاپورتال این کار را در صدم ثانیه برای شما انجام میدهد.
در قلب این پلتفرم، ماژولهای مختلفی قرار دارند. Step 7 Professional وظیفه مدیریت مغز متفکر سیستم یعنی PLCها را بر عهده دارد. در کنار آن، WinCC برای خلق محیطهای گرافیکی خیرهکننده و مانیتورینگ دقیق فرآیندها استفاده میشود. همچنین ماژولهایی نظیر Startdrive برای کنترل دقیق اینورترها و درایوها، این پکیج را به کاملترین ابزار مهندسی دنیا تبدیل کردهاند.
■ هوشمندی در عیبیابی و کاهش توقفات تولید
معماری TIA Portal بر پایه یک دیتابیس مشترک و واحد بنا شده است. این به آن معناست که هر متغیر یا تگی که در بخش PLC تعریف میشود، به صورت خودکار در بخش HMI، شبکه و حتی تنظیمات ایمنی (Safety) در دسترس است. این یکپارچگی باعث میشود که اگر در میانه پروژه تصمیم به تغییر نام یک سنسور گرفتید، نیازی نباشد هزاران نقطه در پروژههای مختلف را اصلاح کنید؛ تیاپورتال این کار را در صدم ثانیه برای شما انجام میدهد.

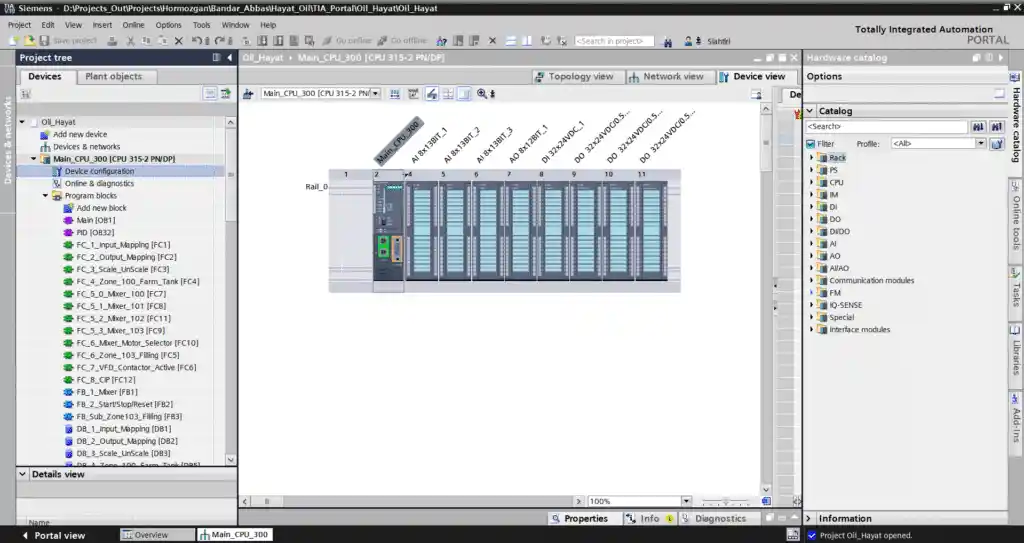

در صورت بروز کوچکترین خطا در یک کارت خروجی یا قطع شدن کابل شبکه PROFINET، تیاپورتال نه تنها نوع خطا را مشخص میکند، بلکه روی نقشه سختافزاری (Hardware Configuration) دقیقاً به شما نشان میدهد که کدام قطعه در کدام تابلو برق دچار مشکل شده است. این یعنی کاهش چشمگیر زمان توقف تولید (Downtime) و افزایش بهرهوری در کارخانجات بزرگ.
■ ویژگیهای کلیدی تیا پورتال
در این بخش میتوانیم به موارد زیر اشاره کنیم:
- یکپارچگی کامل: برنامهنویسی PLCهای سری S7-1200، S7-1500 و حتی سریهای قدیمی S7-300/400.
- طراحی HMI: طراحی صفحات مانیتورینگ در محیط WinCC داخل خودِ تیاپورتال.
- عیبیابی هوشمند: ابزارهای پیشرفته Diagnostic برای رفع خطاهای سیستم در کمترین زمان.
- شبیهسازی قدرتمند: استفاده از PLC Sim برای تست برنامهها بدون نیاز به سختافزار واقعی.
■ چرا باید TIA Portal را یاد بگیریم؟
- استاندارد اول بازار کار اتوماسیون در ایران و جهان.
- کاهش زمان مهندسی (Engineering Time) به دلیل کتابخانههای آماده.
- قابلیت ارتباط آسان با تجهیزات سایر برندها از طریق پروتکلهای استاندارد مثل PROFINET.
■ چرا TIA Portal ستون فقرات صنعت مدرن است؟
تیاپورتال با هدف پیادهسازی مفهوم صنعت 4.0 (Industry 4.0) طراحی شده است. ویژگیهای زیر باعث شده تا این نرمافزار به انتخاب اول پروژههای بزرگ تبدیل شود:
- دیتابیس واحد (Single Project Data Management): وقتی نام یک تگ (Variable) را در بخش PLC تغییر میدهید، این تغییر به صورت خودکار در صفحات HMI و تنظیمات شبکه اعمال میشود. دیگر نیازی به دوبارهکاری نیست!
- کتابخانههای هوشمند (Libraries): شما میتوانید بلوکهای برنامهنویسی یا گرافیکهای HMI خود را ذخیره کنید و در پروژههای مختلف به سادگی “بکشید و رها کنید” (Drag & Drop).
- عیبیابی پیشرفته (System Diagnostics): تیاپورتال به صورت هوشمند خطاهای سختافزاری را شناسایی کرده و حتی بدون نوشتن یک خط کد عیبیابی، محل دقیق خطا را در ماژولها به شما نشان میدهد.
- امنیت سایبری (Cybersecurity): در نسخههای جدید (مثل V17 به بالا)، پروتکلهای امنیتی شدیدی برای جلوگیری از دسترسی غیرمجاز به کدها و سختافزارها تعبیه شده است.
■ چه تجهیزاتی با تیاپورتال مدیریت میشوند؟
این پلتفرم طیف وسیعی از سختافزارهای زیمنس را پشتیبانی میکند:

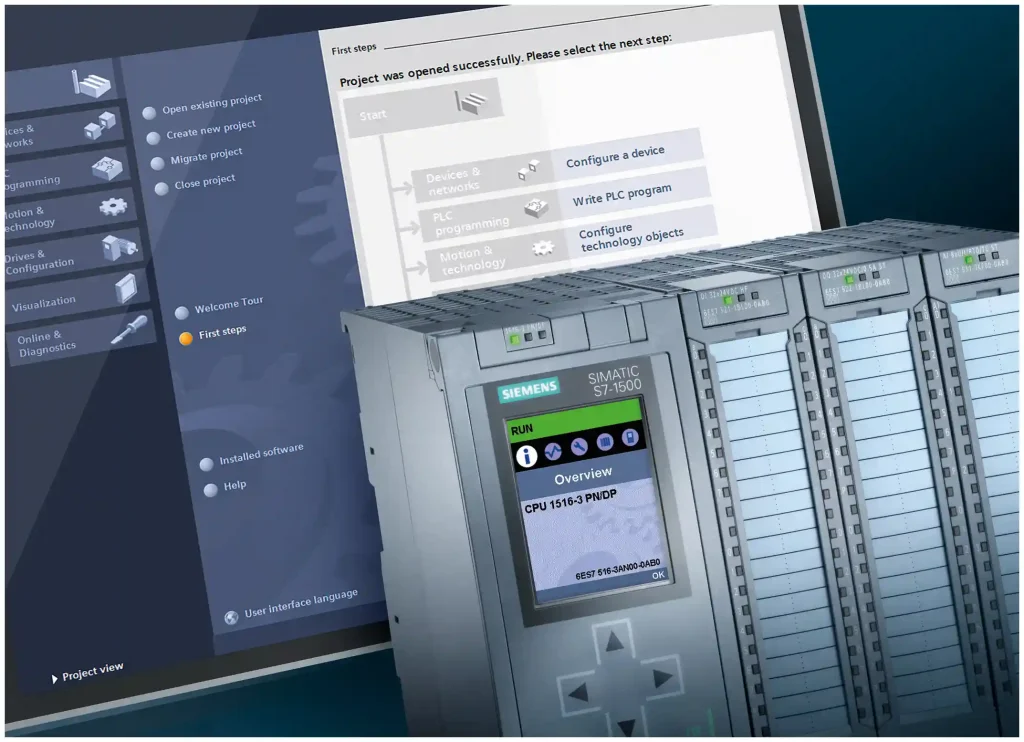

- کنترلکنندهها (Controllers): از سریهای اقتصادی S7-1200 تا غولهای پردازشی S7-1500 و حتی سریهای قدیمیتر S7-300/400.
- رابطهای انسان و ماشین (HMI): تمامی پنلهای Basic، Comfort و Unified.
- درایوهای فرکانسی (Drives): مدیریت و پارامتردهی اینورترهای سری Sinamics.
- تجهیزات فشار ضعیف: مثل کلیدهای هوشمند سری 3VA (که اتفاقاً با نرمافزار اکودیال که در تصویر داشتی هم در ارتباط هستند).
■ ویژگیهای فنی و برتریهای رقابتی
چرا تیاپورتال در اکثر مناقصات صنعتی به عنوان پیششرط مطرح میشود؟
- پایگاه داده متمرکز (Central Database): اگر نام یک سنسور را در بخش PLC تغییر دهید، این تغییر به صورت آنی در تمام صفحات HMI و جداول درایو اعمال میشود.
- شبیهساز قدرتمند (PLCSIM): شما میتوانید بدون داشتن سختافزار واقعی، تمام منطق برنامه خود را شبیهسازی و تست کنید. در نسخههای Advanced، حتی امکان شبیهسازی ارتباطات شبکه نیز وجود دارد.
- عیبیابی سیستمی (System Diagnostics): تیاپورتال به صورت خودکار کوچکترین قطعی در شبکه PROFINET یا خرابی ماژولها را با جزئیات دقیق گزارش میدهد، بدون اینکه شما نیاز به نوشتن کد تشخیصی داشته باشید.
- تکنولوژی Multiuser: چندین مهندس میتوانند به طور همزمان روی یک پروژه واحد کار کنند و تغییرات خود را با هم سینک (Sync) کنند.
■ پیشنیازهای سختافزاری برای نصب
از آنجا که تیاپورتال نرمافزاری بسیار سنگین است، نصب آن روی سیستمهای ضعیف باعث کندی شدید میشود. حداقل سیستم پیشنهادی برای اجرای روان نسخه V17 یا V19:
- کارکرد: این پلاگین به شما اجازه میدهد نقشههایی که در محیط اتوکد طراحی کردهاید را مستقیماً برای محاسبات به محیط اکودیال بفرستید یا برعکس.
- سازگاری: معمولاً این پلاگین با نسخههای AutoCAD 2012 تا 2024 سازگار است (بسته به نسخه پلاگین). در اکثر پکهای نصب، این پلاگین به صورت جداگانه یا در کنار فایل اصلی نصب میشود.
| قطعه سختافزاری | حداقل سیستم مورد نیاز | سیستم پیشنهادی (حرفهای) |
|---|---|---|
| سیستم عامل | Windows 10/11 64-bit | Windows 10/11 Pro 64-bit |
| پردازنده (CPU) | Intel Core i5 (نسخه نسل ۸ به بالا) | Intel Core i7 / i9 (نسخه نسل ۱۲ به بالا) |
| حافظه رم (RAM) | 8 گیگابایت | 16 یا 32 گیگابایت |
| فضای ذخیرهسازی | HDD با 20 گیگ فضای خالی | SSD (بسیار حیاتی برای سرعت اجرا) |
تسلط بر TIA Portal، تفاوت بین یک «تکنسین برق ساده» و یک «مهندس ارشد اتوماسیون» را رقم میزند. فرقی نمیکند که به دنبال ارتقای مهارتهای فردی هستید یا میخواهید یک سیستم مانیتورینگ عظیم را راهاندازی کنید؛ ما در تمام این مسیر همراه شما هستیم تا مطمئن شویم از قدرتمندترین ابزار زیمنس، بیشترین بهره را میبرید.
■ خدمات تخصصی و مهندسی در برق سون
ما در مجموعه برق سون بر این باوریم که اجرای یک پروژه اتوماسیون بینقص، مستلزم تسلط بر زنجیرهای از ابزارهای مهندسی است. فعالیتهای ما تنها به برنامهنویسی در محیط TIA Portal محدود نمیشود؛ بلکه ما یک چرخه کامل از طراحی تا اجرا را پوشش میدهیم:
- طراحی نقشه و مدارات فرمان: برای مستندسازی و طراحی دقیق نقشههای جانمایی تابلو برق و دیاگرامهای مسیر جریان، از توانمندیهای بینظیر نرمافزار AutoCAD Electrical بهره میگیریم تا کوچکترین جزئیات فنی از قلم نیفتد.
- طراحی مهندسی با استاندارد IEC: در پروژههایی که نیاز به دیتابیسهای حجیم و نقشههای حرفهای با استانداردهای اروپایی دارند، متخصصین ما با استفاده از EPLAN Electric P8، تمام گزارشهای قطعات (Bill of Materials) و وایرینگها را با دقت میلیمتری استخراج میکنند.
- محاسبات فشار ضعیف و حفاظتی: پیش از نهایی کردن انتخاب تجهیزات در تیاپورتال، تمامی محاسبات مربوط به پخش بار، افت ولتاژ و انتخاب سایز کابل و کلیدهای حفاظتی را در نرمافزار EcoDial (محصول شرکت اشنایدر الکتریک) انجام میدهیم تا از سلامت و ایمنی شبکه اطمینان حاصل شود.
- و …
تلفیق تجربه عملی با دانش نرمافزاری در این حوزهها، به ما این امکان را داده است که پروژههای پیچیده صنعتی را با بالاترین ضریب اطمینان و مطابق با استانداردهای روز دنیا به سرانجام برسانیم.
